一、項目概述
項目名稱：氟碳線廢氣治理項目
方案設計單位：山東草莓污视频在线观看環保設備有限公司
二、技術實施方案選擇
因廢氣中風量大、濃度低，且工作時間不連續，如選用直接燃燒，建設成本太大，運行費用也十分昂貴。綜合考慮現今主流處理處理工藝，我們采用幹式過濾裝置+沸石轉輪（吸附）-催化燃燒設備（再生脫附）的工藝來處理生產尾氣。

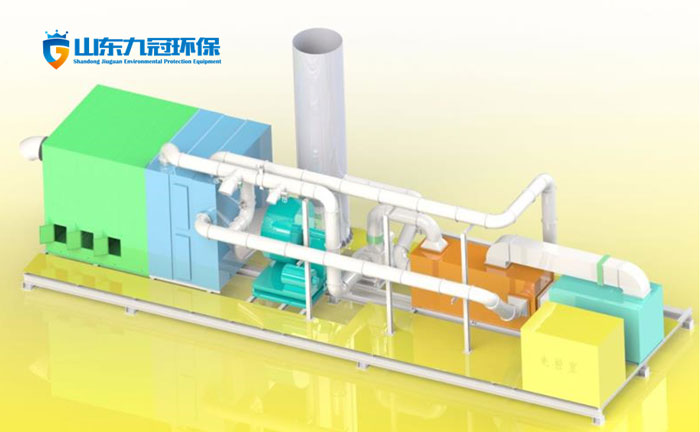

設備三維視圖
工藝流程圖
三、方案介紹
根據現場情況及客戶需求，規劃方案如下：
1. 預處理：廢氣經收集後，首先進入多級過濾器進行處理後，在多級過濾器分為3級進行過濾，過濾掉塵埃、顆粒、油霧等，這樣經過徹底過濾的有機廢氣進入分之篩轉輪進行吸附，將低濃度廢氣進行濃縮。
2. 分子篩轉輪吸附處理：廢氣經過合理的布風，廢氣在吸附箱內進行吸附，使其均（jun1）勻地通過分之篩轉輪的過流斷麵，達到一定的停留時間，使其吸附效果達到比較好的效果，由於沸石表麵與有機廢氣分子間相互引力的作用產生物理吸附（又稱範德華吸附），其特點是：吸附質（有機廢氣）和吸附劑（分子篩）相互不發生反應，過程進行較快，吸附劑本身性質在吸附過程中不變化，吸附過程可逆，從而將廢氣中的有機成份吸附在吸附劑的表麵，從而使廢氣得到淨化，淨化後的潔淨氣體通過風機及煙囪達標排放。
3. 脫附階段：經過理論計算以及現場統計測算，達到吸附床吸附飽和時間後,轉輪進行轉動進入其他吸附區域。對於脫附區域啟動脫附風機對該吸附區域的分子篩的飽和氣體脫附，脫附氣體首先通過催化床中的換熱器升溫，然後進入催化床中的電熱器，在電加熱器的作用下，使氣體溫度提高到300℃以上，再通過催化劑，有機物質在催化劑的作用下燃燒，被分解為CO2和H2O，同時放出大量的熱，氣體溫度進一部提高，該高溫氣體再次通過換熱器，與進來的冷風換熱，回收一部分熱量。從換熱器出來的氣體分兩部分：一部分直接排空；另一部分進入轉輪對其他飽和區域進行脫附。當脫附溫度過高時可控製補冷風閥進行補冷，使脫附氣體溫度控製在一個合適的範圍內。轉輪內部內設有自動應急降溫保護係統，當脫附溫度超高時，自動啟用應急降溫係統，達到降溫的作用。
4. 控製係統：分之篩轉輪達到一定時間的飽和狀態後脫附再生，係統中的風機、預熱器、溫度、電動閥門進行控製。當係統溫度達到預定的催化溫度時，係統自動停止預熱器的加熱，當溫度不夠時，係統可以重新啟動預熱器，使催化溫度維持在一個適當的範圍；當催化床的溫度過高時，開啟補冷風閥，向催化床係統內補充新鮮空氣，可有效地控製催化床的溫度，防止催化床的溫度過高。此外，係統中還有阻火器，可有效地防止火焰回躥。控製係統配置手機APP，任何時間、任何地點都可遠程監控和診斷。
5. 安全係統：沸石轉輪當脫附溫度過高時，自動啟用補冷係統降低係統溫度，溫度超過報警值，自動開啟火災應急降溫保護係統，開啟水噴淋滅火裝置，確保係統安全。
四、設備簡介
1、催化燃燒爐

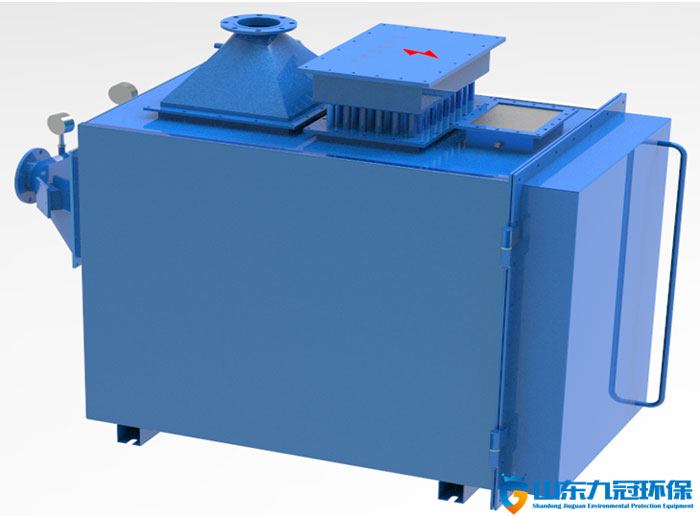

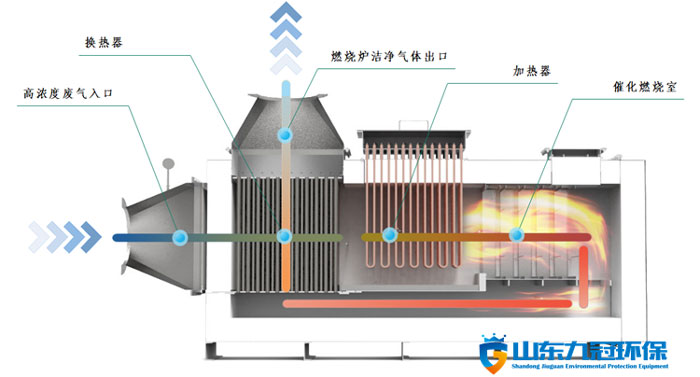

催化燃燒爐

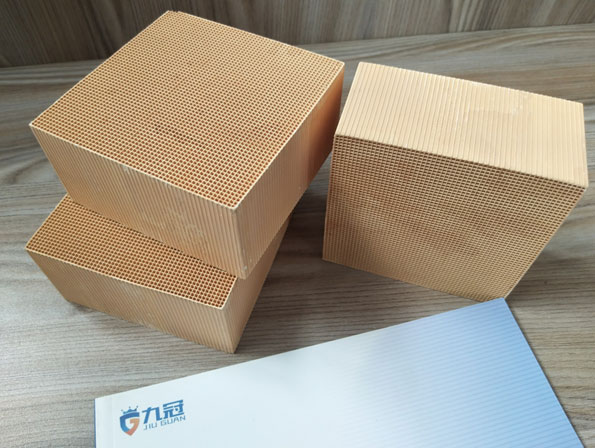

用貴金屬鈀、鉑鍍在蜂窩陶瓷載體上作催化劑，淨化效率高達90%以上，催化劑使用壽命長，且可以再生，氣流通暢，阻力小。壽命在4-5年。

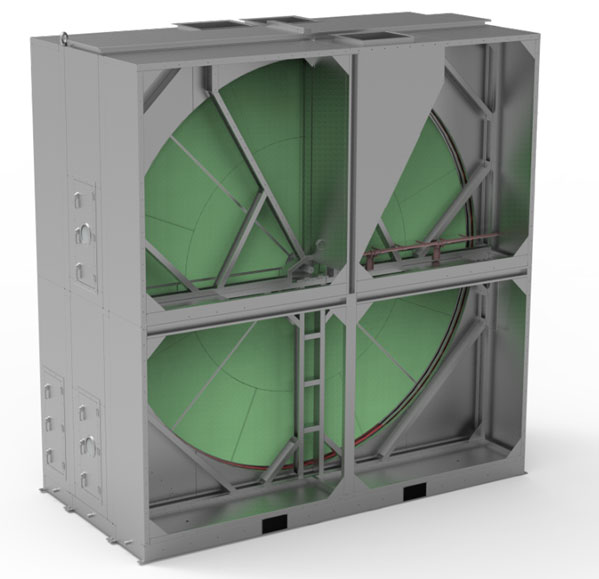

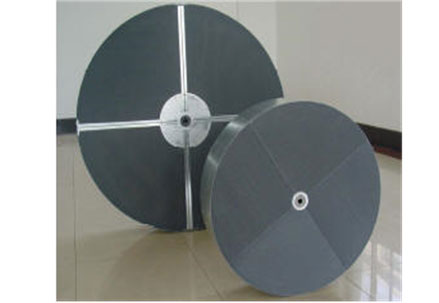

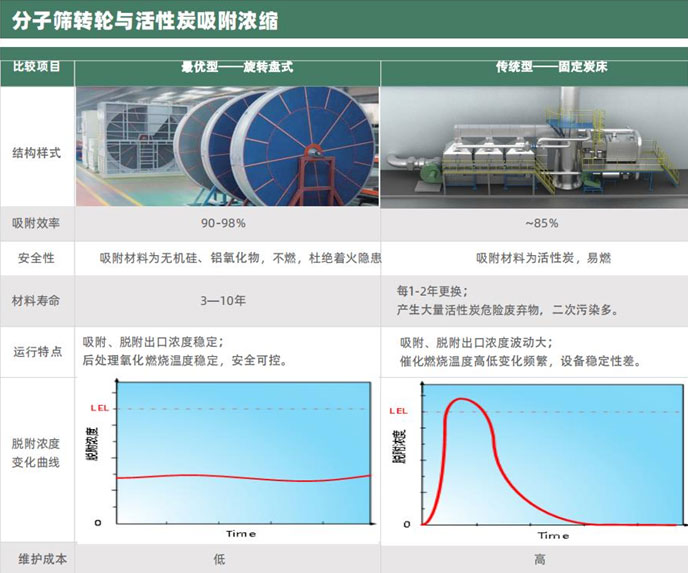

2、沸石轉輪

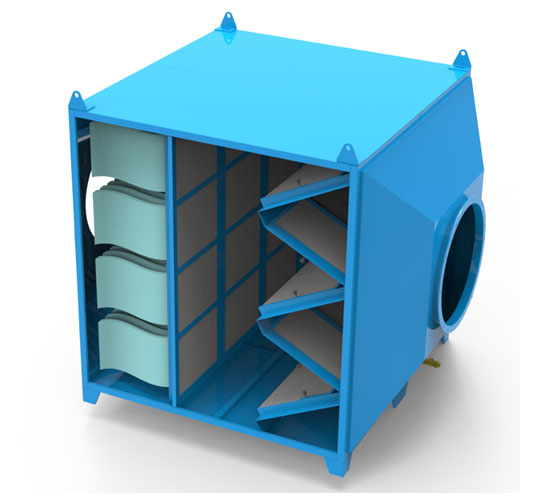

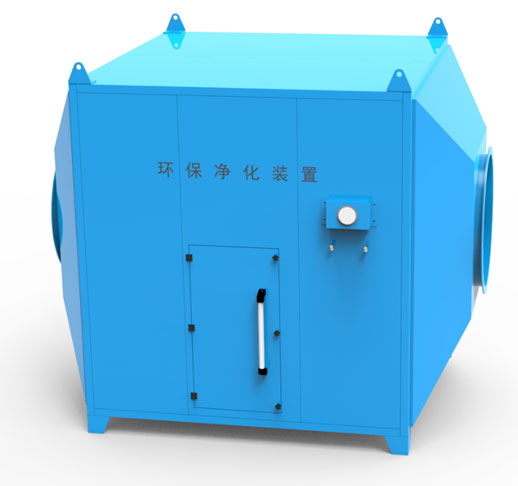

3、初中高效過濾設備
4、控製係統
廢氣處理設置控製係統采用PLC係統，具備設備工況監視、流程畫麵顯示、參數顯示、報警顯示、自動連鎖保護、 數據顯示等功能，並設有緊急停車功能。係統的運行狀態設置正常運行模式、手動模式。

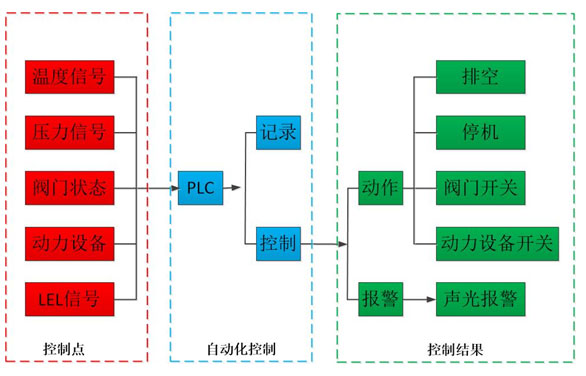

Plc控製原理簡圖

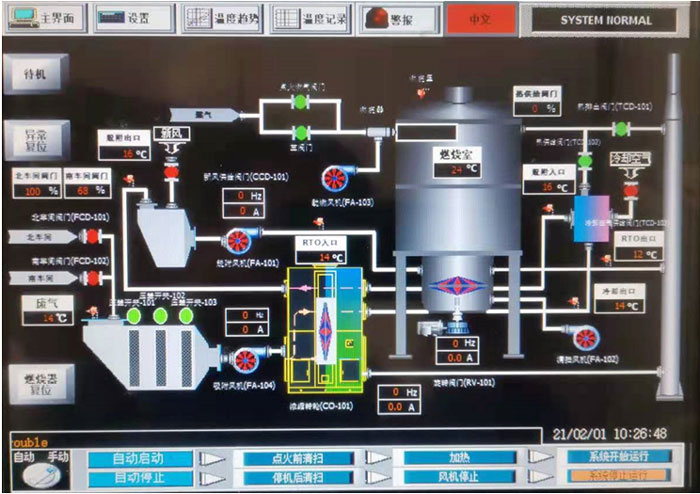

人機對話界麵（圖片為轉輪+旋轉RTO）

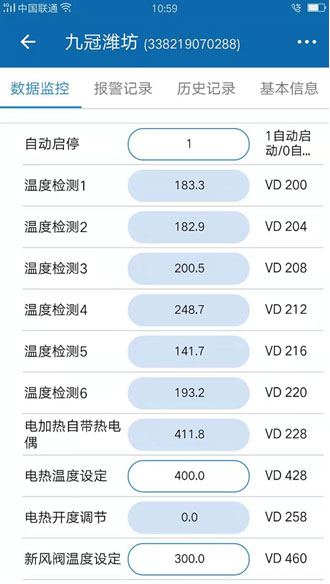

移動端數據監控控製
5、安防措施

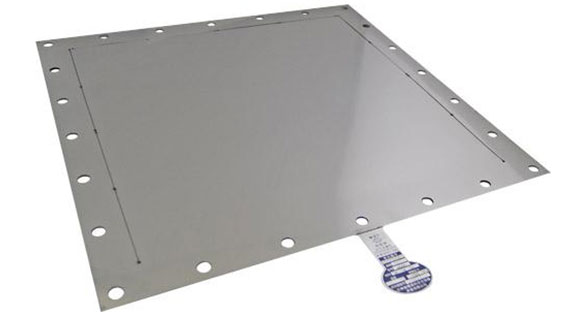

1. 泄爆片：當催化燃燒爐內壓力突然上升，防止係統發生危險，在催化燃燒爐設置爆破片，對係統實施保護，本係統爆破片選用不鏽鋼材質，爆破壓力根據係統設計確定。
2. 高溫預防：催化淨化裝置內部設有溫度超溫報警，設備設定安全溫度，當設備運行溫度超溫時會自動打開補風閥門，關閉電加熱，以稀釋進氣溫度，以保證設備的安全運行。
3. 防火裝置：設備都規劃有熱電偶，當設備內溫度達到設定溫度的時候，係統會自動啟動消防滅火裝置。
