方案綜述
一、等離子切割機除塵方式概述
在現代工業生產中，切割機在金屬加工行業中的應用越來越廣泛，隨之帶來了越來越嚴重的汙染問題，切割機的煙塵治理也越來越迫切。目前，對於切割機煙塵治理主要有兩種方式：濕式處理法與幹式處理法。
濕式處理法就是在切割平台下設置水床，使工件處在水中，在水下完成切割作業，使切割產生的氧化物被水捕集來達到淨化工作環境的目的。這種處理法僅需製造一盛水容器，一次性投資省，但是這種處理法將會造成二次汙染（水汙染），而且金屬氧化物在水下容易板結，清掃困難。對於北方的用戶由於冬季氣候比較冷會使切割平台中的水冰凍，給切割帶來不便。並且該處理法不適於鋁、鎂一類在切割中產生爆炸性粉塵的金屬切割煙塵淨化。
幹式處理法就是在切割工作台上附加一套煙塵捕集裝置，在工作中將捕集來的含煙塵氣體直接輸送到中央式淨化器進行處理後直接排往室外或排入室內進行再循環。按煙塵捕集方位不同分為側抽式和下抽式。這種處理方法在運作過程中不會造成二次汙染，適用於濾除金屬切割過程中產生的各類粉塵，但該處理法一次性投資大，建設周期長。
綜合考慮經濟投資及處理效果，側吸式橡皮板密封負壓除塵方式不但節省了經濟成本，而且處理效果大大增強。該係統在工作台一側設置一個可以隨切割機一起移動的吸風口，在其切割時比較窄的若幹個隔柵之間形成一個風道，該種形式可以用比較小的風量就可以達到比較好的除塵效果。並且該種除塵形式的切割平台比較簡單，總體投資費用比較小。
二、工藝介紹
結合現場情況，為了達到較好的處理效果，本方案設計采用側吸式橡皮板密封負壓除塵方式對等離子切割機產生的煙塵進行治理。

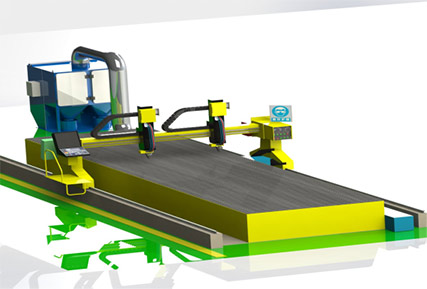

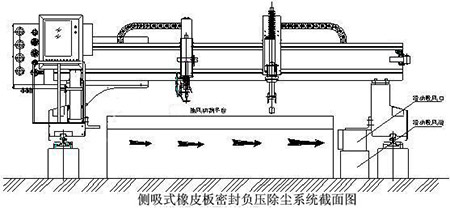

★ 側吸式橡皮板密封負壓除塵係統工作原理：
在切割平台一側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的滑動吸風小車，風道上方鋪設密封橡皮板。滑動吸風小車、切割頭安裝在切割機沿橫梁方向的同一直線上。利用切割平台上的格柵板與被切割鋼板形成煙氣通道，切割鋼板時，產生的切割煙塵通過該煙氣通道進入吸風小車吸風口，進入方形吸風道，最後進入淨化器主機進行淨化處理。 鑒於數控等離子切割平台頂部全部為開放式結構，建議進行切割作業時將靠近吸風滑動小車一側用輔助蓋板遮蓋，減少敞開麵進風量，較大限度提高煙塵收集效果。

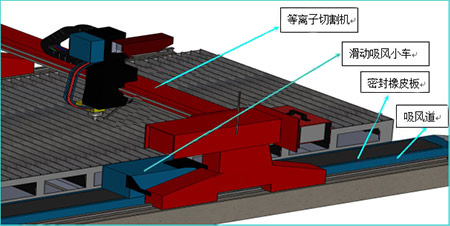

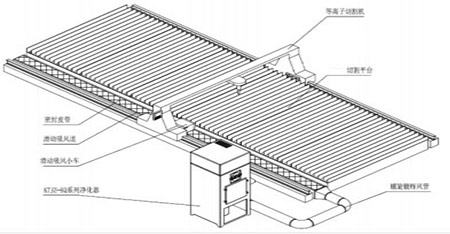

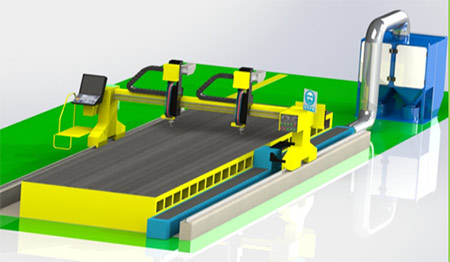

★ 切割平台結構圖：

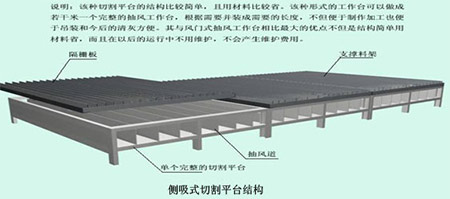

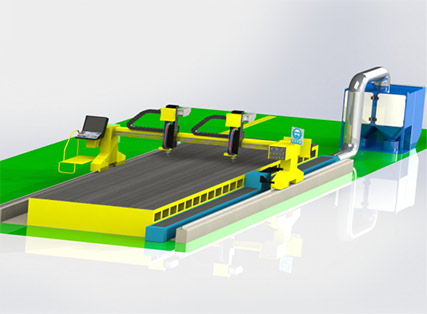

★ 側吸式切割平台結構:
方形吸風道、滑動吸風小車是側吸式切割平台的重要組成部分。工作時，密封皮帶在管道負壓的作用下緊緊地貼附在方形吸風道上方，起到密封作用。在滑動吸風小車處，小車內有兩個滾軸，密封皮帶從小車內穿過時被頂起。這樣煙塵通過小車吸風口進入方形吸風道，進入淨化器淨化。
★ 側吸式切割平台除塵係統特點:
側吸式切割平台最近幾年得到廣泛應用個，對3.5米以上切割平台的除塵應用效果明顯。
★ 特點：
♦結構簡單，鋼材耗量較少，製作精度要求不高；
♦組件較少，故障點少，維修簡單；
♦清渣方便；
♦同等切割平台寬度，所需抽風量小，除塵投資較少。
♦抽風效果受鋼板在切割平台上的覆蓋率影響大，覆蓋率越高，效果越好。

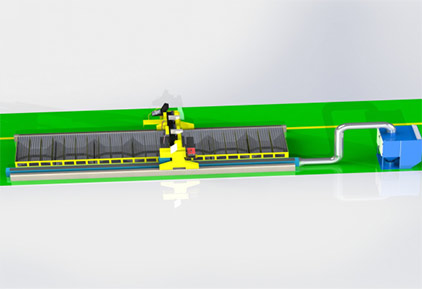

★ 吹吸式示意圖：
★ 風量及設備選型：
等離子切割機的尺寸為3*12m，等離子切割機除塵的合理流速為0.8-1.0m/s，總抽風量按8500m³/h設計。
三、一體式濾筒淨化器

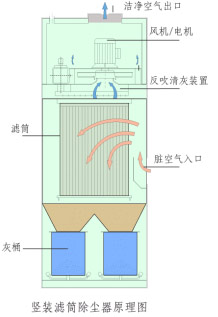

如上圖所示粉塵氣流通過風機產生的負壓氣流經管道進入除塵器先經過火花捕捉器過濾火星及大的顆粒，再通過濾筒過濾分離到潔淨室，經風機作用完成。粉塵則被濾芯阻攔在其表麵上，當被阻攔的粉塵在濾芯表麵不斷沉積時，濾芯裏外的壓差也同時不斷加大，當壓差達到預先設定值時，控製壓縮空氣的電磁閥被打開，壓縮空氣經管道流入反吹清掃係統，通過清掃機構的清掃管瞬間噴向濾芯內表麵，使得沉積在濾芯上的粉塵顆粒在高壓氣流的作用下脫離濾芯表麵掉落，使得整個濾芯表麵都得到清掃。淨化後的空氣（藍色）由風道、經風機排出。
★ 一體式濾筒淨化器係統結構特點：
一體式淨化器是由過濾單元和風機兩大部分組成，其中過濾單元和風機整和在一起的即為一體機，過濾單元和風機分開放置的為分體機。一體機結構緊湊，簡潔美觀，占地麵積小，對一些場地較小的地方有很強的適用性，但是一體機也有其局限性，隨著風量的增大，一體機的體積會隨著變大，所以大風量的淨化器不宜做成一體機，而是做成分體機。分體機是用管道將過濾單元與風機連接在一起的，適用與一些風量需求大的地方，過濾單元和風機分開來有利於對機器的保養和維修。風機都是經過噪聲處理的，機器內置有消聲器，可以使設備運行的噪聲控製在75dB以下。不論是一體機還是分體機，經過過濾後的氣體都已達到國家排放標準。

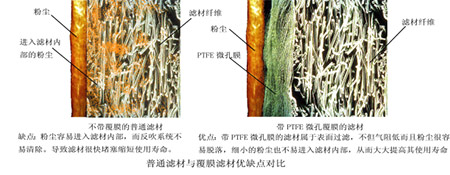

★ PTFE覆膜聚酯濾筒：
淨化器采用高效過濾筒作為過濾元件，該過濾筒選用的濾材不同於一般傳統的濾材，其表麵附有一層聚四氟乙烯薄膜。傳統濾材（如棉布、棉緞、紙質及其他傳統纖維素等）纖維間隙為5～60um，當煙塵通過時，煙塵中的一部分塵粒就會進入濾材內部而阻塞過濾元件；當阻塞情況逐漸惡化又不能進行有效清灰時，過濾元件的氣阻便會上升，能通過的氣流量也會隨之下降。如果沒有自動清灰，過濾效果會迅速下降，而該係列淨化器采用的濾材表麵附有一層聚四氟乙烯薄膜，其極小的篩孔可阻擋大部分亞微米塵粒；亞微米塵粒在濾材的表麵聚集並形成可滲透的擋塵餅，大部分塵粒被阻擋在濾材外表麵而不能進入濾材內部，在壓縮空氣的吹掃下能及時有效地被清除。該濾材具有相當高的過濾效率，較傳統濾材至少提高3～5倍以上，對於≥0.1μm煙塵的過濾效率≥99.99％；且使用壽命較傳統濾材提高2倍以上。
濾芯采用PTFE覆膜濾材，其為一種新型的煙塵粉塵捕捉過濾元件，即使在特別惡劣的環境其過濾效果也能給人留下很深的印象。對於無粘結性粉塵，PTFE覆膜過濾元件能達到很高的過濾效率。即使環境溫度低於露點溫度，過濾元件也保持恒定的過濾能力。材料的高機械穩定性確保過濾元件長的使用壽命。過濾器的結構設計保證了它們與已有的過濾係統兼容。PTFE覆膜濾材具有膜過濾與剛性體過濾的優點。小體積，大過濾麵積的堅固的剛性過濾體允許高的工作壓力，並擁有非常長的使用壽命。

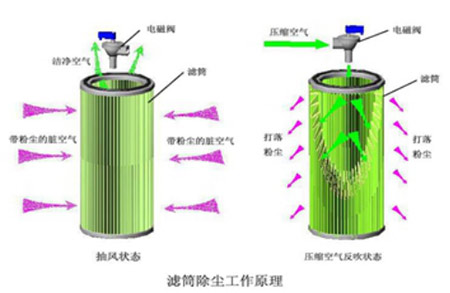

★ 濾筒的自清潔原理：
淨化器濾材的清潔通過由脈衝噴吹機構實現：當淨化器運行一段時間以後，細微的煙塵吸附在濾材表麵，使得濾材的透氣性降低。每隔一定時間脈衝發生器發出信號順序啟動脈衝噴吹閥，潔淨的壓縮空氣由閥口噴出，引射氣流對濾筒進行吹掃；濾材表麵吸附的微塵在氣流作用下被清除，落在室體下部的集塵鬥中。
脈衝噴吹需0.4～0.6MPa的潔淨壓縮空氣，且運行中須保持連續且恒定不變的供氣量。
★ 性能特點：
整套除塵係統機構緊湊，設計時充分的考慮了係統的可靠性和環保性問題。該係列的除塵器具有如下的特點：
在除塵器的進口處設計有導流板，減少了含塵氣體對濾筒的衝擊，延長了濾筒使用壽命。
寬大的箱體結構設計，減少了除塵器本體阻力。
合理的人機設計理念，方便設備的檢修理和保養。
先進的控製係統設計，能夠始終讓設備保證在低功耗的條件下工作。
四.主機性能參數及性能特點
4.1一體式濾筒淨化器
技術參數
| 濾筒尺寸 | Φ350×800 | 濾筒材料 | PTFE聚酯覆膜濾材 |
| 單筒過濾麵積 | 12㎡ | 濾筒數量 | 8 |
| 過濾總麵積 | 96㎡ | 濾筒單元數 |
|
| 處理風量 | 8500m³/h | 設備阻力 | ≤800Pa |
| 脈衝閥 | 型號DMF-Z-40 數量4個 | 壓縮空氣耗量 | 0.340m³/min |
| 噴吹壓力 | 0.4-0.6MPa | 反吹時間 | 2～3 s |
| 反吹控製 | 脈衝控製儀 | 設備重量 | 約400kg |
| 脈衝反吹閥電壓 | 220V | 淨化效率 | ≥98.6% |
4.2等離子切割平台
尺寸：3*12m
數量：1套
4.3方形吸風道及滑動吸風小車
吸風道尺寸：L*B=0.35*0.35*12m
數量：1套
